Protože jsme chtěli, aby byl měřič opravdu pokud možno kapesní, použili jsme krabičku původně určenou pro malý radiopřijímač a pokusili se do ní všechny ty chytré předudělátka nacpat. Původně jsme chtěli navrhnout jednoduchý plošný spoj pro spojení všech modulů, ale ukázalo se to jako značný problém - taková destička totiž zabírá hodně místa a celek už by se do krabičky nevešel, navíc stejně bychom se nevyhnuli některým drátovým přívodům. Proto jsme nakonec zvolili sofistikovanou metodu FVH (neboli Fixované Vrabčí Hnízdo), kdy jsou všechny moduly navzájem propojeny krátkými vodiči a celek hojně prošpikován lepidlem z tavné pistole. Radioamatér s trochou estetického cítění se asi po shlédnutí obrázků našeho prototypu bude chytat za hlavu, ale řešení je to plně funkční, spolehlivé a ve výsledku velmi odolné. Z jedné dírky, která na krabičce původně měla sloužit pro regulátor hlasitosti vykukuje micro USB konektor pro nabíjení. Akumulátor je připájen a přilepen napevno, protože jeho výměna beztak nikdy nebude potřeba. Sonda je také zafixována lepidlem uvnitř, na místě kde má kryt krabičky řadu malých průřezů, čímž je zároveň elegantně vyřešena i její "viditelnost" ven. Tlačítko bylo ponecháno skoro celé uvnitř a také zafixováno tavným lepidlem - z krabičky vykukuje jenom jeho vrchlík.

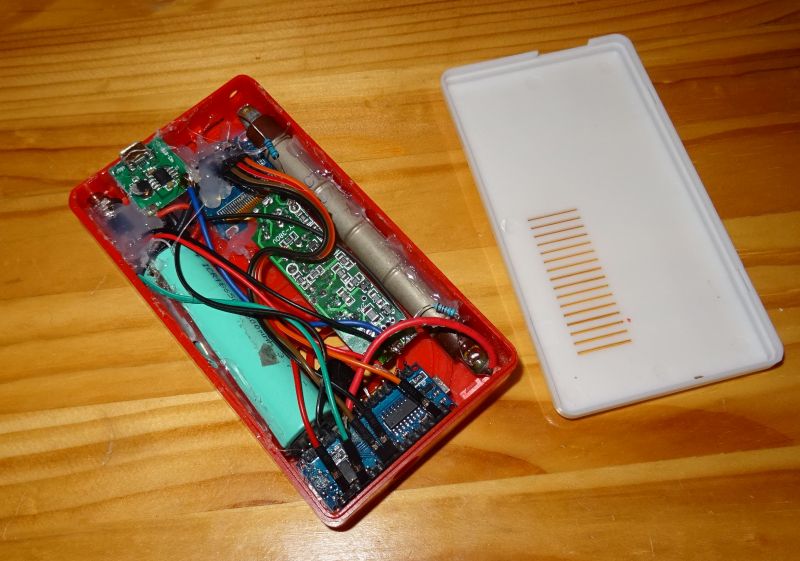

|  | | Pohled do útrob přístroje. Estetika ustoupila funkčnosti a stísněným rozměrům... |

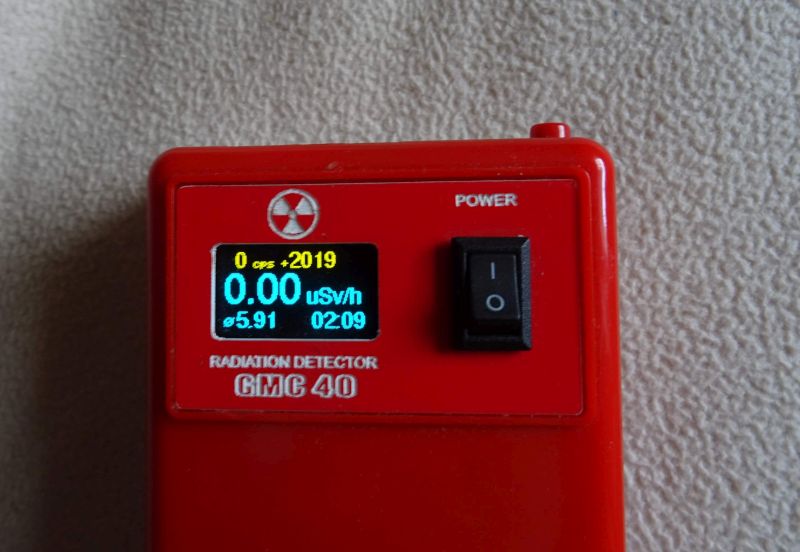

|  | | Malý, ale dobře čitelný displej zobrazuje vše potřebné. |
|

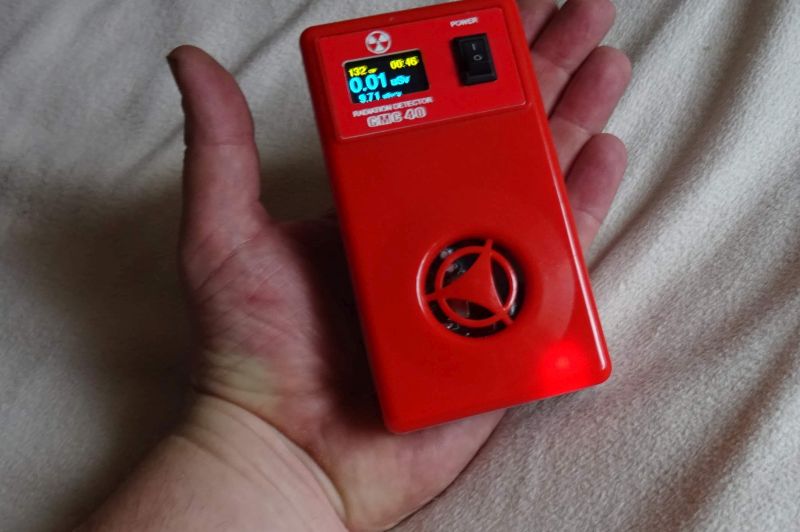

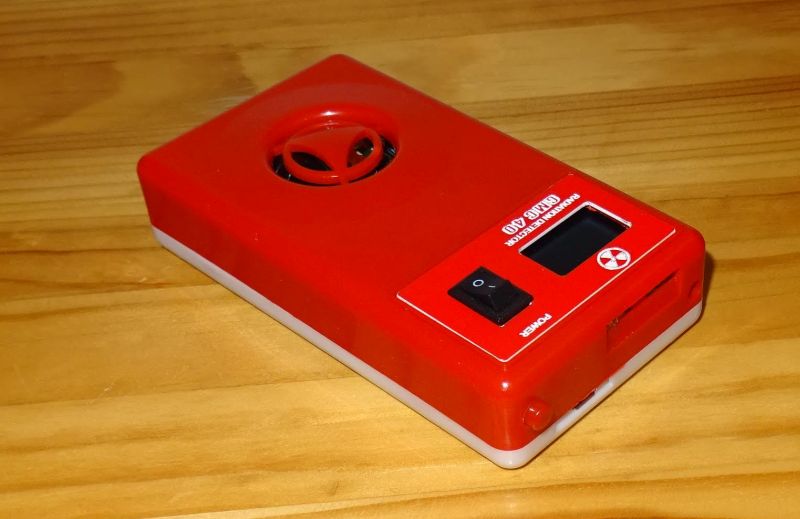

Zvenčí je jinak krabička celkem úhledná a opravdu se v pohodě vejde do kapsy. Dlouhodobý praktický provoz měřiče prokázal po mechanické stránce jeho plnou spolehlivost. Asi jedinou větší nevýhodou tohoto řešení je menší (no dobře, uznávám - téměř nulová) odolnost proti vlhkosti, což by při "outdoorovém" provozu třeba ve zmíněných jeskyních a dolech, mohl být dost velký handicap - pád přístroje do nějaké louže by patrně znamenal jeho okamžité zneškodnění. Dokonalé utěsnění ale u takovéhoto jednoduchého provedení udělat nijak jednoduše nejde. Kdo by chtěl radiometr udělat odolně, použije nějakou jinou vhodnou krabičku. Modul procesoru a modul nabíjecí automatiky obsahují sice miniaturní, ale jinak dost silné LED diody. Zde jsou zbytečné a jejich svit je takový, že dokonce prosvítí samotnou krabičku. Kdo by stavěl měřič ze stejných dílů jako my, může diody při finální montáži jednoduše umrtvit (opatrně, ale přitom brutálně odštípnout z desek třeba malým šroubováčkem).
