|  | Schéma - Sklízeč RF energieSklízeč RF energie
Jednoduchý sklízeč rádiových vln s osmi součástkami.
| | Vložil : Adam Fučík ( Qweezycz ) dne 18.01.2021, shlédnuto : 2808x  Upravit |
 | |
Zdroj : https://www.circuitlab.com/circuit/sdcv68gg925w/tesla-free-energy-air-circuit/, https://electronics-project-hub.com/joule-thief-circuit-no-coil-winding/
Použité součástky : 1N5711, 1N4148, 1N34
|
Tento obvod funguje na bázi násobiče napětí, bez LC obvodu bude příjmat širokou škálu frekvencí
(něco jako Všechnopřijímač)a bude je přeměňovat na napětí (v rozmezí 100mV-2V, záleží na délce antény, velikosti, atd...).Já jsem z obvodu dostal 0,5V s 2m anténou a domácím uzemněním, drát do uzemnění se dá mezi dva polarizované kondenzátory.
Sice je napětí malé, ale vždycky můžete použít obvod Joule thief (Zloděj joule). Tento obvod je schopen na chvilku napájet LED diodu, nebo kalkulačku.
Obvod si bere signály především z FM vysílačů, signálů WiFi, dětských chůviček, atd...
Obvod jsem sem dal ze srandy, protože solární panel je na „Energii zadarmo” určitě lepší, ale cítím se lépe, když z nevyužitých signálů alespoň nějaké využiju  .
!Pozor, pokud žijete blízko vysílače a tento obvod použijete, můžou zjistit, že jim berete signál a může se u vás zastavit ČTÚ !

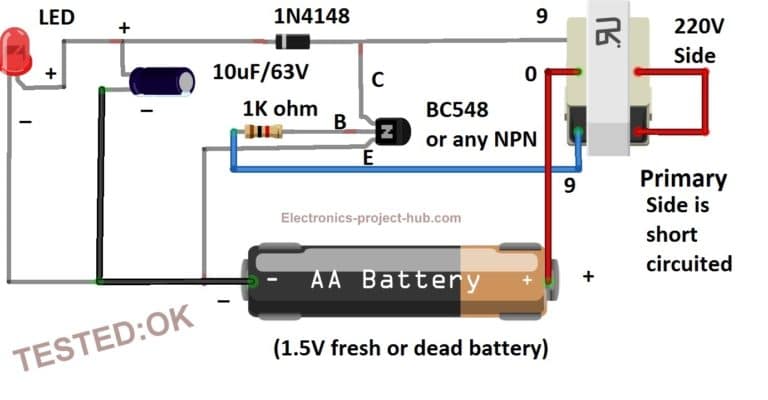

Obrázky: 1-Obvod RF sklízeče, 2-Joule Thief obvod bez cívek (s trafem ze starých rádií, stejně tak tam můžete najít třeba diody 1N4148).
Odkaz na video z Youtube, kde to vysvětlují (pro ty, co umí anglicky) : https://www.youtube.com/watch?v=XpLCK88nVgU |
