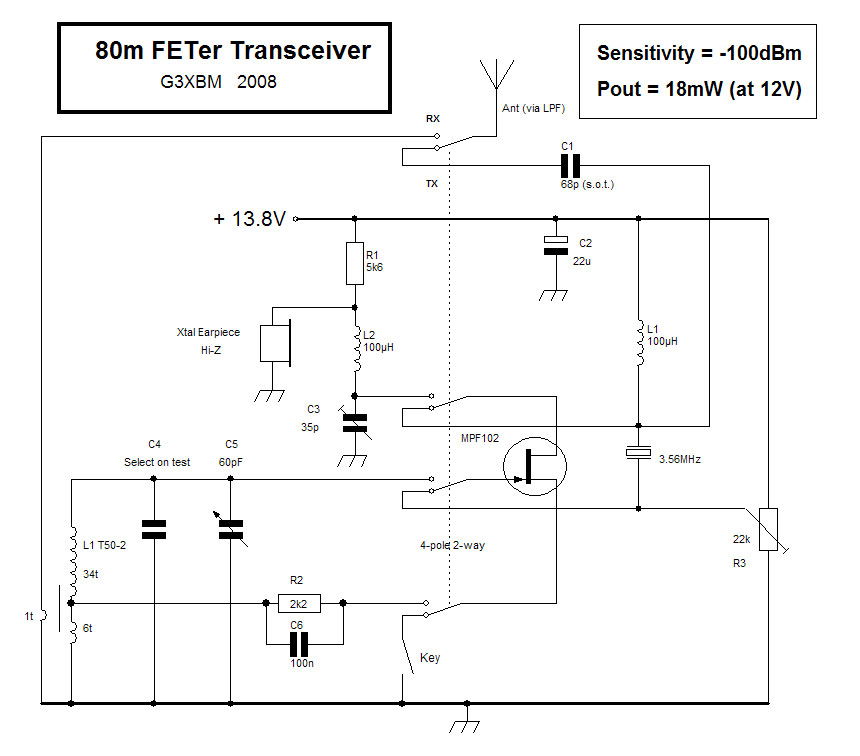

|  | Schéma - Transceiver 80m s jediným tranzistoremTransceiver 80m s jediným tranzistorem
Vysílač/přijímač QRP s minimem součástek pro KV pásmo 3,5MHz
| | | Vložil : RadioMan dne 01.01.2020, shlédnuto : 2588x |
 | |
Zdroj : sites.google.com/site/g3xbmqrp
Použité součástky : MPF102
|
Na stránkách radioamatéra G3XBM byl kdysi uveřejněn velice zajímavý transceiver pro krátkovlnné pásmo 80m, zkonstruovaný pouze s jediným FET tranzistorem běžného typu. Toto zapojení bylo výsledkem dlouhodobých pokusů a vylepšování jiných, složitějších zapojení. Výkon takto koncipovaného vysílače a přijímače je sice samozřejmě minimální, ale překvapivě to funguje. Jediným problémem při stavbě (kromě vlastního zprovoznění a oživení) by možná mohl být použitý čtyřpólový třípolohový přepínač, ale vzhledem k tomu že zapojení jistě nemá ambice k tomu, aby bylo používáno k nějakému "profesionálnějšímu" či dlouhodobému provozu, jistě se dá použít například staré dobré tlačítko ISOSTAT. Sluchátko musí být vysokoimpedanční krystalové, dá se koupit například zde, stejně jako krystal a tranzistor... |
