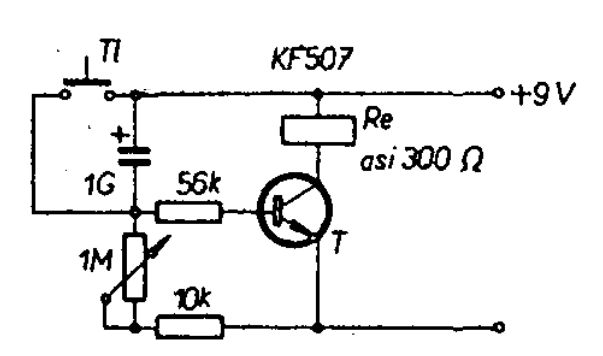

|  | Schéma - Časový spínačČasový spínač
Jednoduchý zpožďovací obvod s jedním tranzistorem
| | | Vložil : RadioMan dne 13.04.2020, shlédnuto : 3898x |
 | |
Zdroj : Amatérské rádio B1/76
Použité součástky : KF507
|
Tranzistor může být nahrazen libovolným křemíkovým NPN typem středního nebo většího výkonu. |
