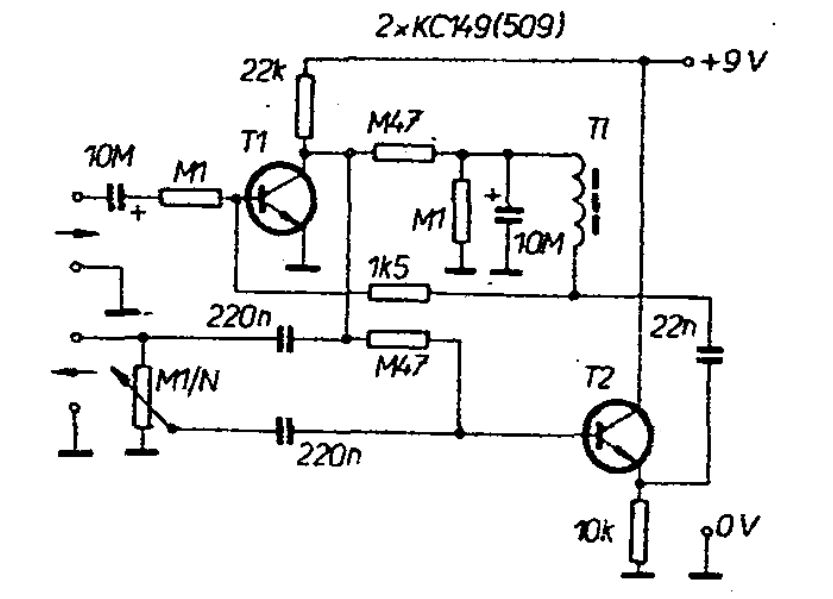

|  | Schéma - Kvákadlo pro elektrickou kytaruKvákadlo pro elektrickou kytaru
Zvukový efekt wah-wah s dvěma tranzistory
| | | Vložil : RadioMan dne 23.11.2019, shlédnuto : 3125x |
 | |
Zdroj : Amatérské rádio 2/83
Použité součástky : KC509, KC149
|
Dle autora původního článku se jedná o upravené zapojení staršího výrobku japonské firmy Ibanez - která vyrábí kytarové efekty dodnes. Obsahuje pouze dva tranzistory a několik pasívních součástek. Zapojení prý nepotřebuje žádné bližší vysvětlení, za zmínku stojí pouze použitá tlumivka, která je navinuta na hrníčkové jádro o průměru 15 mm. Cívku navineme plnou drátem CuL 0,15 mm. Dbáme, aby odpor vinutí nepřekročil asi 65 Ω... |
