Schéma - Měřič síly poleMěřič síly pole
Pro radiostanice a vysílačky

(určeno i začátečníkům)
Vložil : RadioMan dne 06.01.2020, shlédnuto : 2459x

Zdroj : Amatérské elektronické modely

Použité součástky : 1NN41

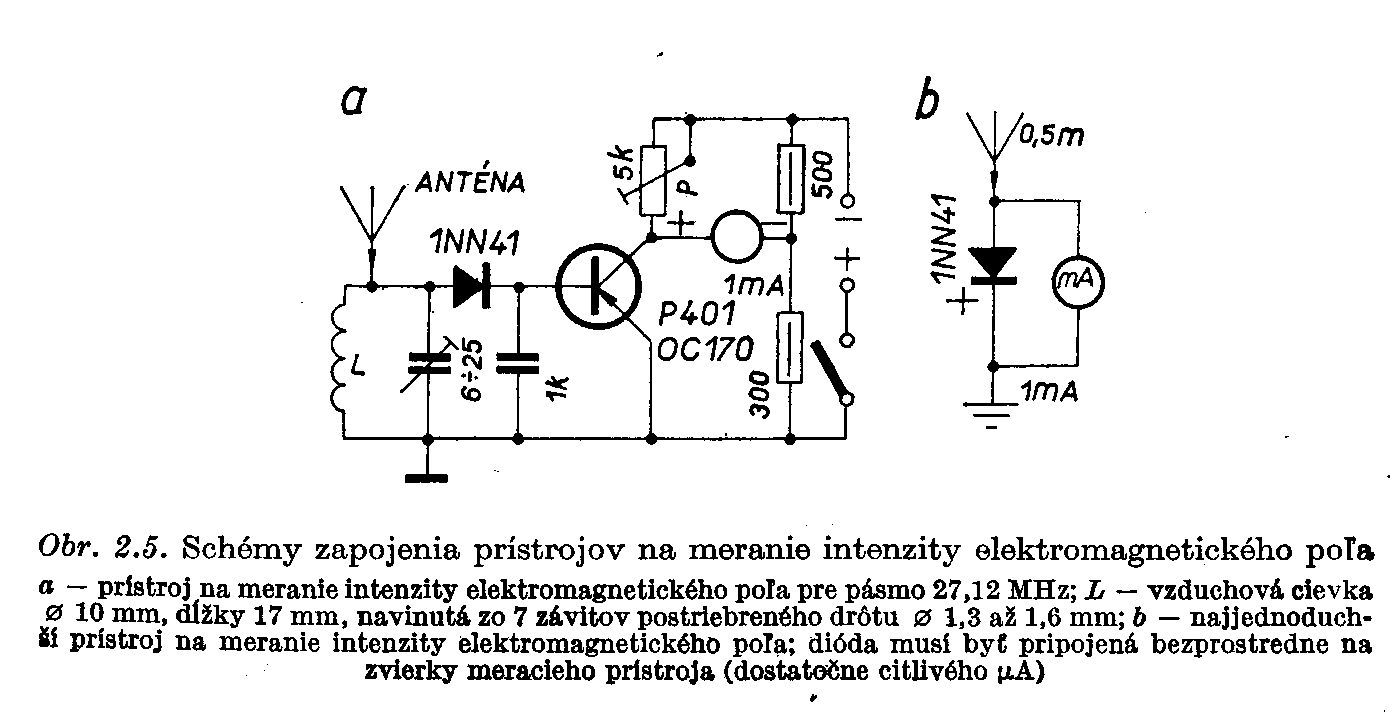

Nejjednodušší - a jeden trochu složitější měřič síly pole. Původně určeno pro pásmo CB, změnou cívky v laděném obvodu lze samozřejmě použít i na jiné kmitočty. Je to vlastně bohapustá stará dobrá krystalka s měřidlem místo sluchátek


Diskuse ke schématu :
Al
05.01.2024 20:34		Ahoj,je to hezké díky
Al
06.07.2024 12:46		Sestavil jsem to podle schéma b ale měří to pouze na vzdalenost 5 cm.
