Schéma - FM rádio s jedním tranzistoremFM rádio s jedním tranzistorem
Superreakční přijímač pro pásmo velmi krátkých vln

(pro středně pokročilé)

Vložil : RadioMan dne 18.07.2020, shlédnuto : 2954x


Zdroj : electronics-diy.com Použité součástky : MPF102

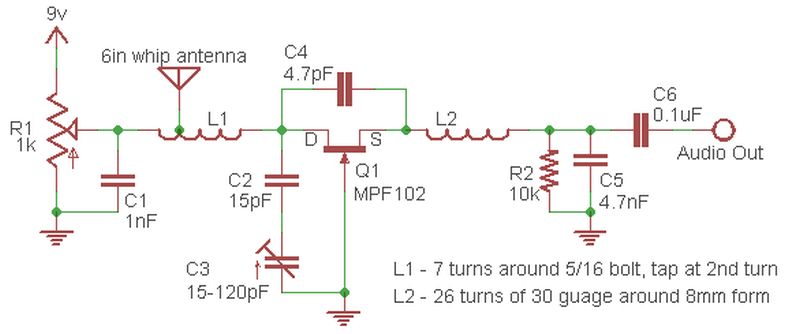

I s jediným tranzistorem se dá postavit poměrně citlivý FM přijímač na principu tzv. superreakce. Schémat zapojení se dá sehnat na internetu poměrně dost, ale jeden z patrně nejlepších a nejjednodušších zkonstruoval Charles Kitchin, který se superreakčními přijímači zabývá už dlouhá léta. Vše potřebné je popsáno přímo ve schématu a zapojení je opravdu tak jednoduché, že určitě stojí za vyzkoušení. Dejte pak vědět, jak to hraje vám
