|  | Schéma - Ohmmetr s lineární stupnicíOhmmetr s lineární stupnicí
Tranzistorový měřič odporů jako doplněk k voltmetru
| | | Vložil : RadioMan dne 19.07.2020, shlédnuto : 1903x |
 | |

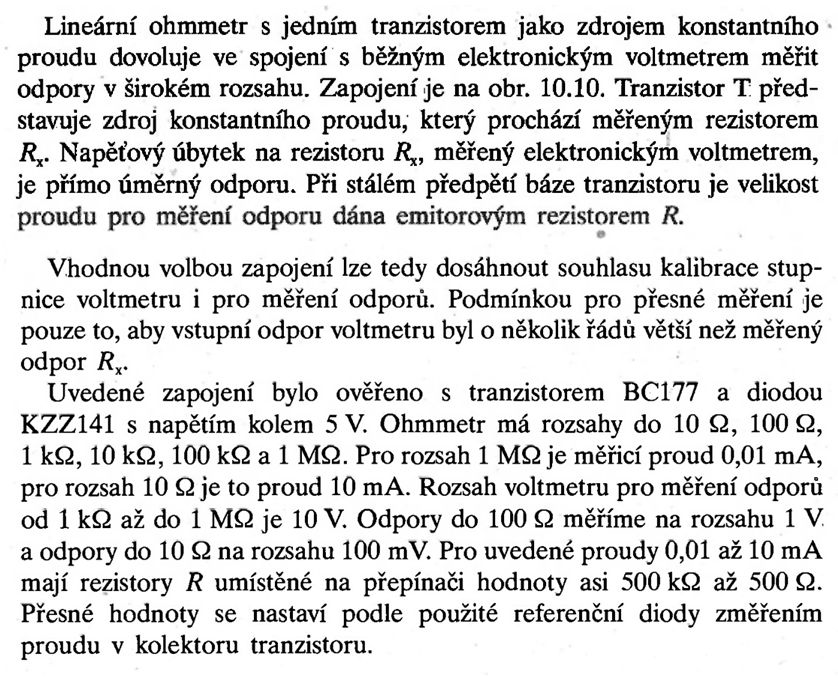

Zdroj : Milan Syrovátko - Obvody zesilovačů a přijímačů (SNTL 1991)
Použité součástky : KZ141, BC177
|
V dnešní době, kdy se dá multimetr s měřením odporů koupit za dvě stovky v Kauflandu, toto schéma asi nebude pro většinu začátečníků moc zajímavé, ale může se hodit při stavbě retro měřidla s "rafičkou" - která ortodoxní sběratelé jedině používají k opravám starých radiopřijímačů...
Odpor se dá samozřejmě měřit celkem jednoduše na bázi Ωova zákona, avšak nevýhodou je, že pak má měřidlo nelineární stupnici a musíme ji tedy kreslit. Pokud chceme využít původní lineární stupnici ručkového měřidla, můžeme zvolit toto jednoduché zapojení. |
