|  | Schéma - Driver na laserovou diodu z DVD vypalovačkyDriver na laserovou diodu z DVD vypalovačky
3V obvod, který je vhodný na napájení laserové diody z DVD-rw
| | Vložil : Adam Fučík ( Qweezycz ) dne 17.01.2021, shlédnuto : 1723x  Upravit |
 | |
Zdroj : https://habr.com/ru/company/gtv/blog/178969/
Použité součástky : DVDLD
|
Tento obvod se perfektně hodí pro ty, kteří si chtějí udělat driver na LD a chtějí použít pouze 3 voltovou baterii (2x 1,5V) a také nemají stabilizátor proudu.
Místo 2200uF kondenzátoru se pro kompaktnost dá použít i 100uF.
Nemějte diodu zapnutou déle jak 15-20 sekund, protože driver nedodává konstantní proud, nedá se použít nad 20s (snížení životnosti diody), ale jako silné laserové ukazovátko to postačí.
Laserem se dá pálit plast, guma, atd...
V DVD mechanice jsou dva lasery: červený (650nm) a infračervený (780nm). Použijte červený.
Výpočet proudu pro laserovou diodu: R=(U-Ud)/I R=odpor U=napájecí napětí Ud=úbytek na diodě 2,5V I=proud (volte do 0,25A)
!!!Upozornění!!! Laserová dioda z DVD vypalovaček spadá do laserové třídy III.B a má výkon +-150 mW při proudu 250mA, to znamená že je třicetkrát silnější, než laserové ukazovátko od vietnamce.
Doporučuji nosit ochranné brýle (alespoň sluneční).
Nemiřte tedy na letadla, lidi, zvířata, atd... !ZA VAŠE ČINY NEBERU ŽÁDNOU ZODPOVĚDNOST!
!!Nikdy se nedívejte do čočkou zaměřeného paprsku, mohli byste během sekundy přijít o zrak!!
, pokud by se přesto někdo chtěl podívat do zapnutého laseru, tak leda bez čočky a minimálně 15
cm vzdálenost od očí a max na dvě sekundy (stejně to nevydržíte  ), je to jako dívat se do červeného slunce.

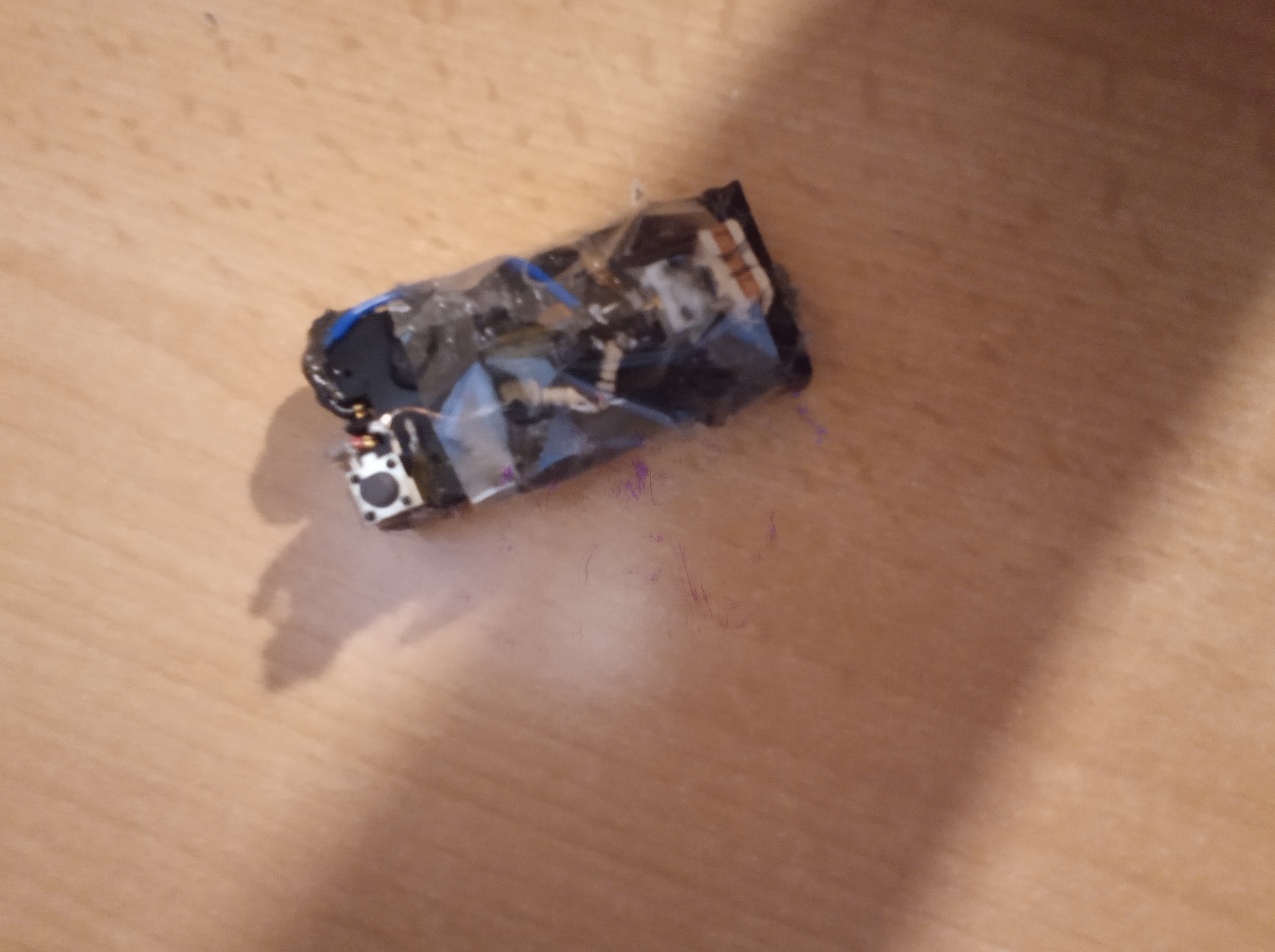

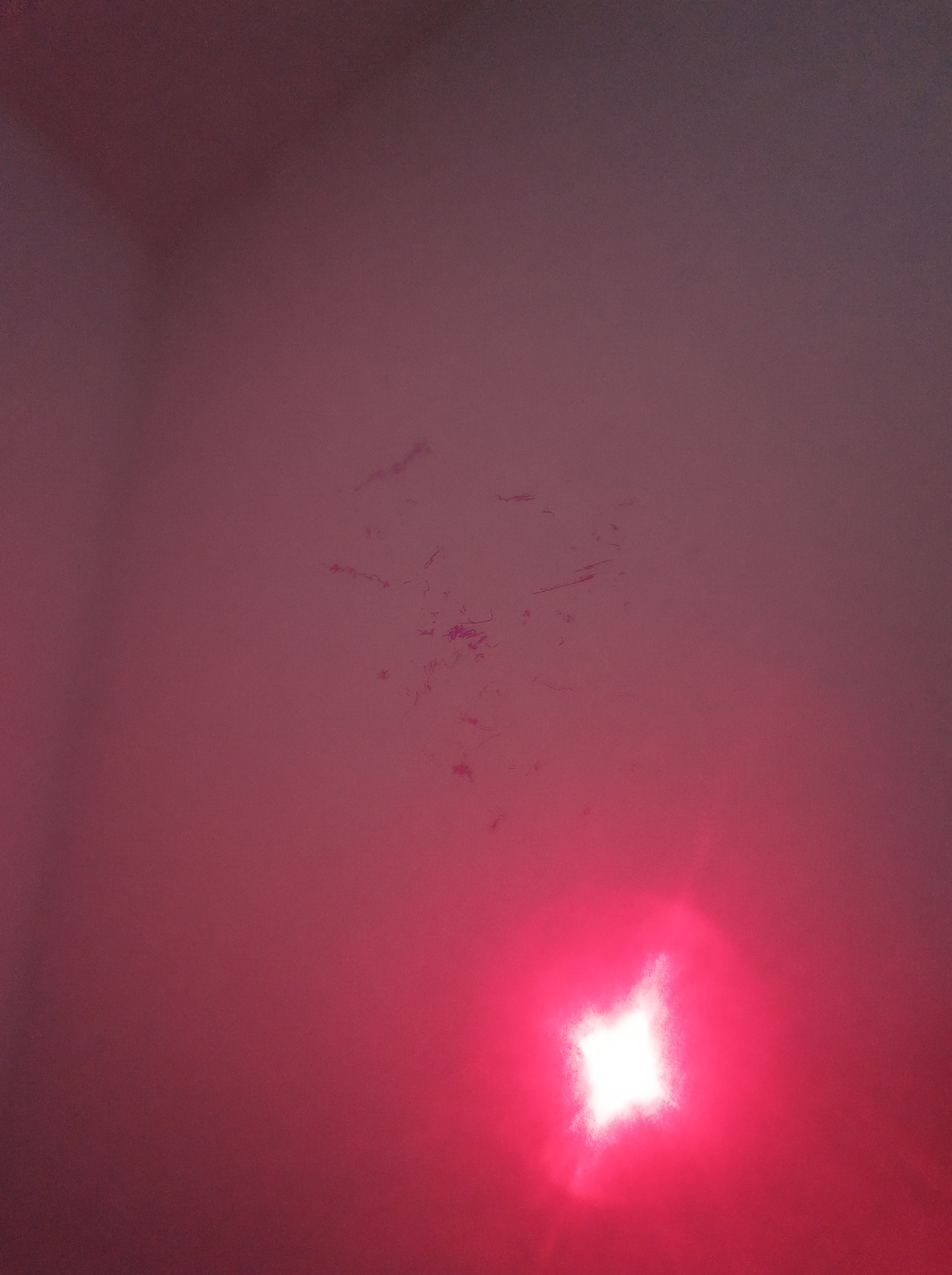

Popis k obrázkům: 1-schéma, 2-laser dopadá na stěnu, 3-vleze se do kapsy |
Diskuse ke schématu :
| |
|---|
Adam Fučík ( Qweezycz )
17.01.2021 18:09 | Ještě jsem zapomněl zmínit zapojení: LD má tři piny (někdy je to kombo IR + Červená LD), horní je zem a nalevo je + laserová dioda (na právo fotodioda). Na internetu to kdyžtak najdete. | |
|
