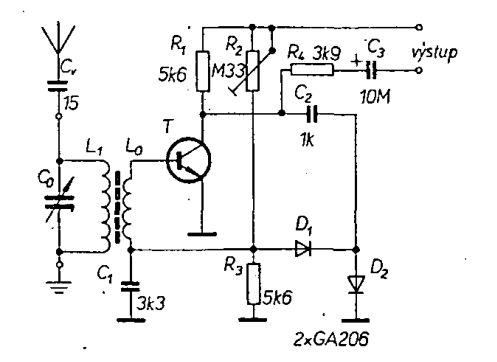

|  | Schéma - Jednoduchý reflexní přijímač AM Jednoduchý reflexní přijímač AM
S jediným tranzistorem a bez obvyklého vf transformátoru
| | | Vložil : RadioMan dne 05.02.2021, shlédnuto : 4097x |
 | |
Zdroj : Amatérské Rádio 10/71
Použité součástky : KC507, BC547, GA206, 1N34
|
Jednoduchý, ale poměrně dobře pracující reflexní přijímač se dá postavit s nějakým univerzálním tranzistorem a dvěma germaniovými diodami, které pracují jako zdvojovač napětí. Na výstup přijímače je vhodné připojit nějaký nf zesilovač, např. s obvodem LM386. Vstupní obvod může být klasická feritová anténa se středovlnným vinutím (takže cca 80 a 30 závitů vf lankem) a ladicí kondenzátor. Citlivost přijímače je sice velmi slušná, ale samozřejmě se nemůže vyrovnat ani těm nejmenším továrním superhetům. Kvůli tomu, že v tomto zapojení není potřeba jinak obvyklý vf transformátorek a že i jinak obsahuje jen velmi málo dalších součástek, ale rozhodně stojí za vyzkoušení ! |
Diskuse ke schématu :
| |
|---|
Touch
03.12.2021 18:18 | Jaké má být napájecí napětí? | |
| Touch
06.01.2022 15:34 | zial slabe. Idioti z volakedajsej slovenskej vlady zrusili stredovlnny vysielac Banska Bystrica. | |
| Martono
23.08.2023 08:21 | Vhodné je zaviesť spätná väzbu trimrom 30pF z kolektora na vstup ladiaceho obvodu.
Žiaľ ... zrušili aj iné stredo a dlhovlné vysielače. Napájanie je 9V | |
|
