|  | Schéma - Přijímač s obvodem TDA1083Přijímač s obvodem TDA1083 Velice jednoduché a vtipné zapojení AM přijímače
| | Vložil : RadioMan dne 06.02.2021, shlédnuto : 1890x |
 | | Zdroj : Amatérské rádio 10/91
 Použité součástky : A283D, TDA1083
|

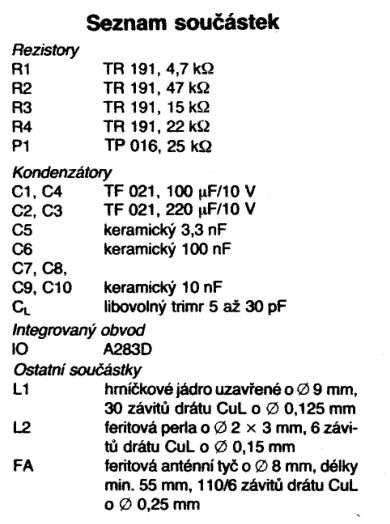

Obvod TDA1083 se mimo jiné vyráběl i v bývalé NDR pod označením A283D a stal se základem velkého množství u nás vyráběných rádií a autorádií. Dodnes se dá sehnat, doslova za "pár korun". Původně byl vyvinut pro trochu jiné konstrukce - uvnitř se totiž ukrývá v podstatě kompletní superhet pro FM, ale v Amatérském Rádiu v roce 1991 bylo uveřejněno jeho zajímavé zapojení jako velmi jednoduchý přímozesilující přijímač, s minimem vnějších součástek. V daném článku případný zájemce nalezne i výkres destičky s plošnými spoji.
Toto rádijko bylo určeno pro příjem jedné, pevně naladěné stanice - k čemuž se dá použít i dnes. Ladící obvod (běžná ferritová anténa, klidně třeba vybrakovaná ze starého tranzistoráku) je v tom případě doplněn pouze malým kapacitním trimrem, kterým se přesně doladí žádaný kmitočet. Nic nám samozřejmě ale nebrání místo něj zapojit klasický ladící kondenzátor a pokusit se s tímto jednoduchým, ale celkem výkonným přijímačem chytit stanic o něco více... |
