|  | Schéma - CW vysílač v pásmu 80m s jedním IOCW vysílač v pásmu 80m s jedním IO
Megajednoduchý telegrafní vysílač 3.5Mhz
| | | Vložil : RadioMan dne 07.08.2021, shlédnuto : 1583x |
 | |
Zdroj : Radiohata.ru
Použité součástky : CD4001, IRF610
|

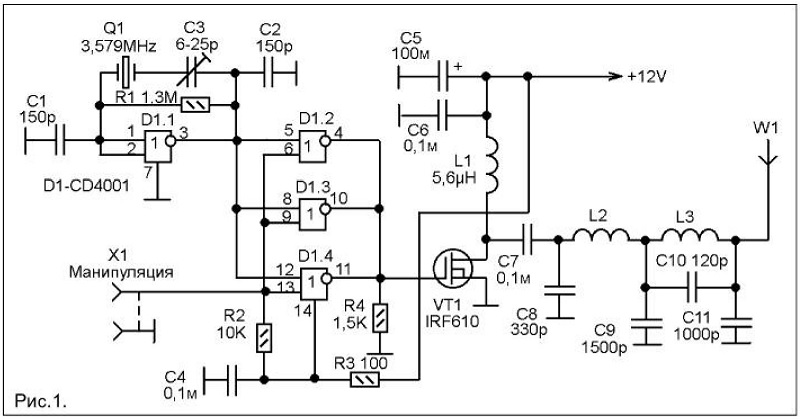

Velmi jednoduchý minivysílač s jediným CMOS integrovaným obvodem. Ke schématu snad není co dodat- sice pochází od ruského autora, ale označení součástek je stejné jako u nás. Vstup X slouží pro připojení telegrafního klíče (případně je možné ho ovládat třeba výstupem z mikroprocesoru, atd.)
Výstupní výkon je několik miliwattů. Pro razantní zvýšení výkonu je potřeba výstupní zesilovač - jako třeba na druhém obrázku.
Zájemce o stavbu upozorňujeme, že provoz je u nás legálně možný pouze s povolením... |
