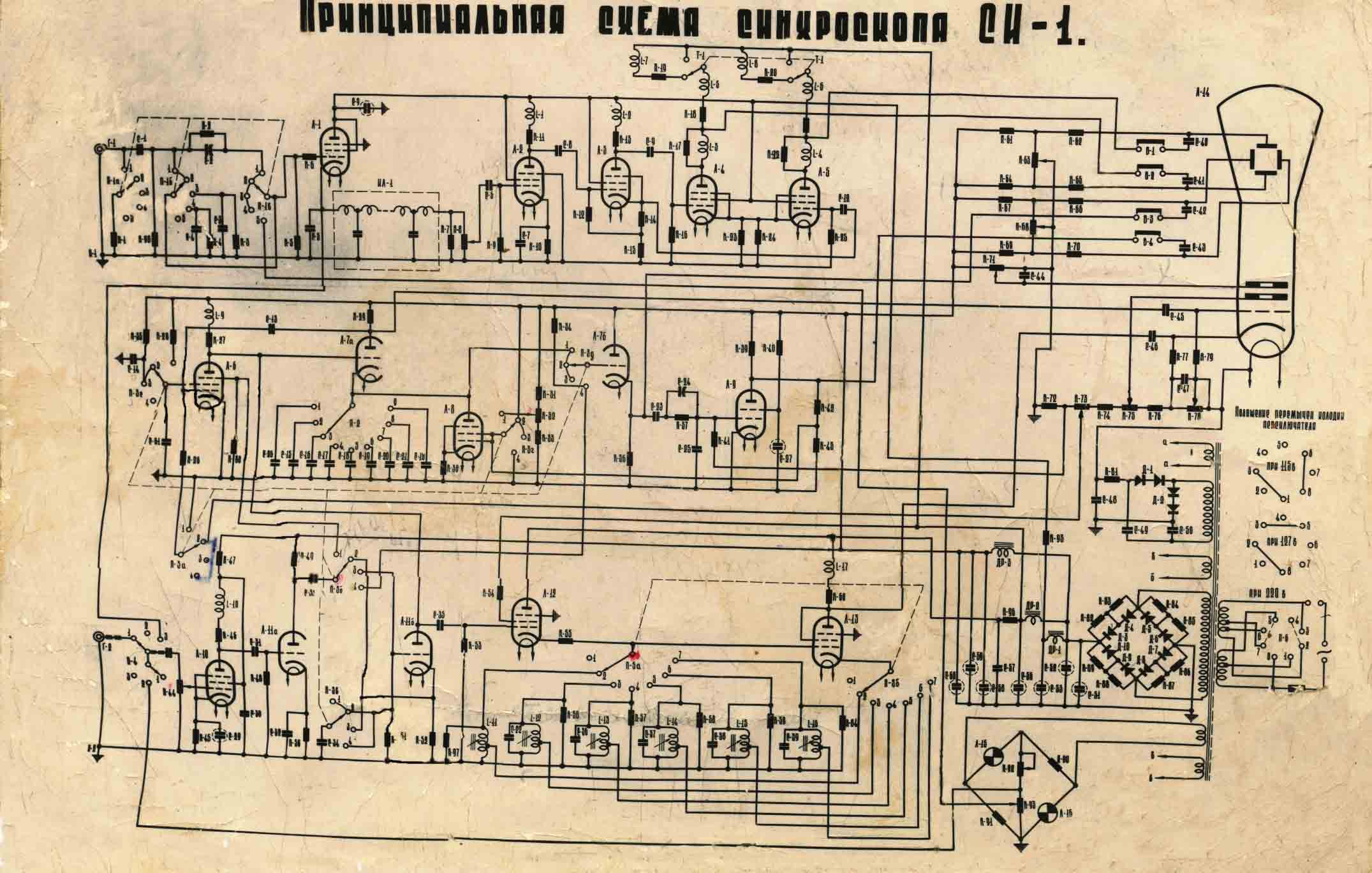

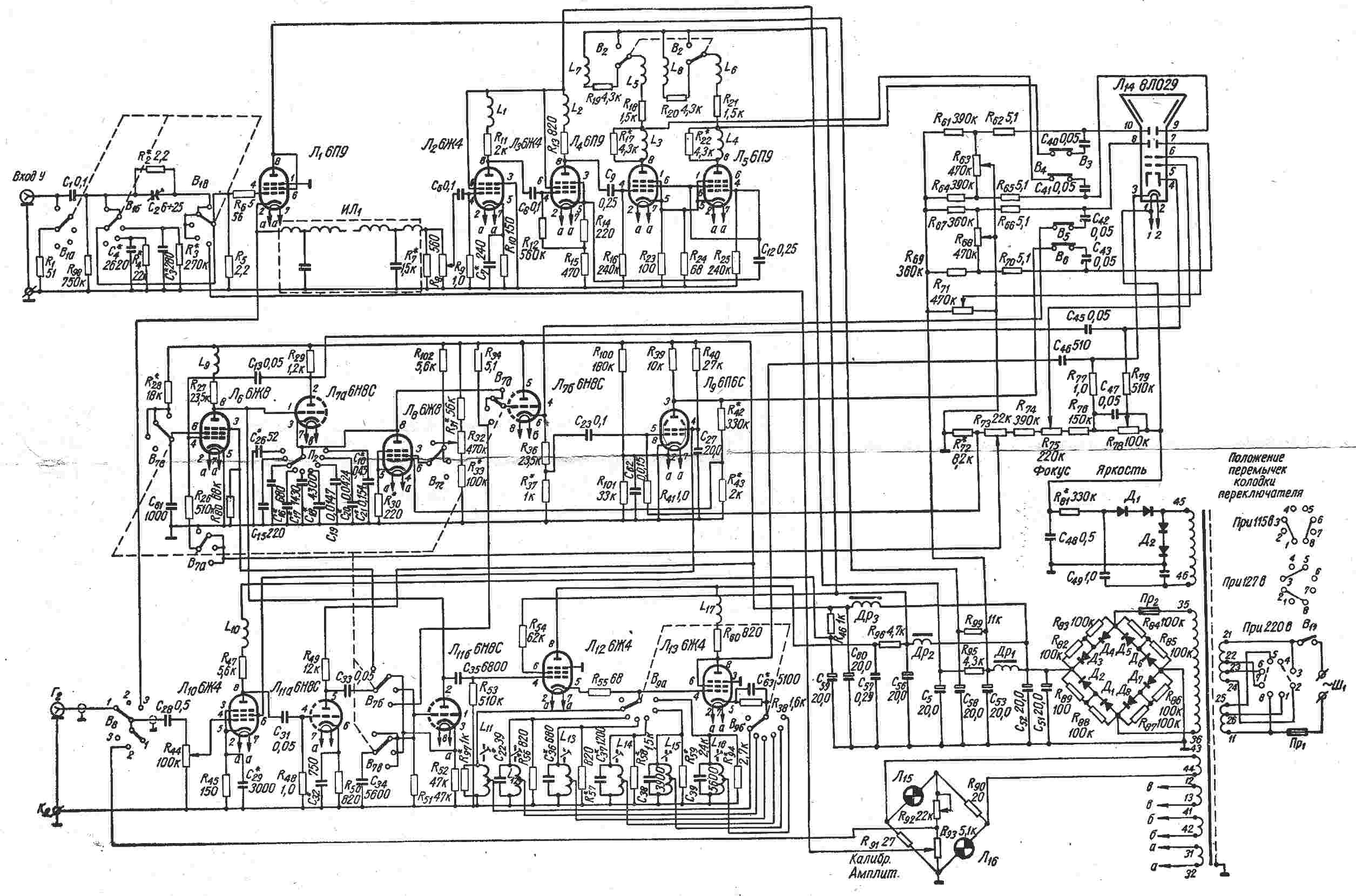

Schéma - Osciloskop SI-1Osciloskop SI-1
Označovaný později jako S1-5, Elektronkový, z konce 50-tých let, krásná klasická konstrukce
Vložil : Kocuro Pablo dne 12.02.2022, shlédnuto : 2042x

Zdroj : http://files.domcxem.ru/infocenter/ИзмерительныеПриборы/Отечественные%20осцилографы/Осциллограф%20С1-5/С1-5_Схема.jpg

Použité součástky : 6P9, , ,

Pochází z konce padesátých let, vyráběný byl v Leningradském el. závodě. Uvnitř jsou nepřehlédnutelné elektronky v kovovém obalu, uspořádání je ve dvou patrech, konstrukce je velmi přehledná. Celkem překvapující je, že tento přístroj má i časové značky.
Fotky a návod je možné shlédnout zde:
https://bootsector.livejournal.com/53184.html
http://www.rw6ase.narod.ru/00/prib/s1_5.html
http://wolfmetrika.ru/oscillografi/oscillograf-tipa-s1-5.htm
