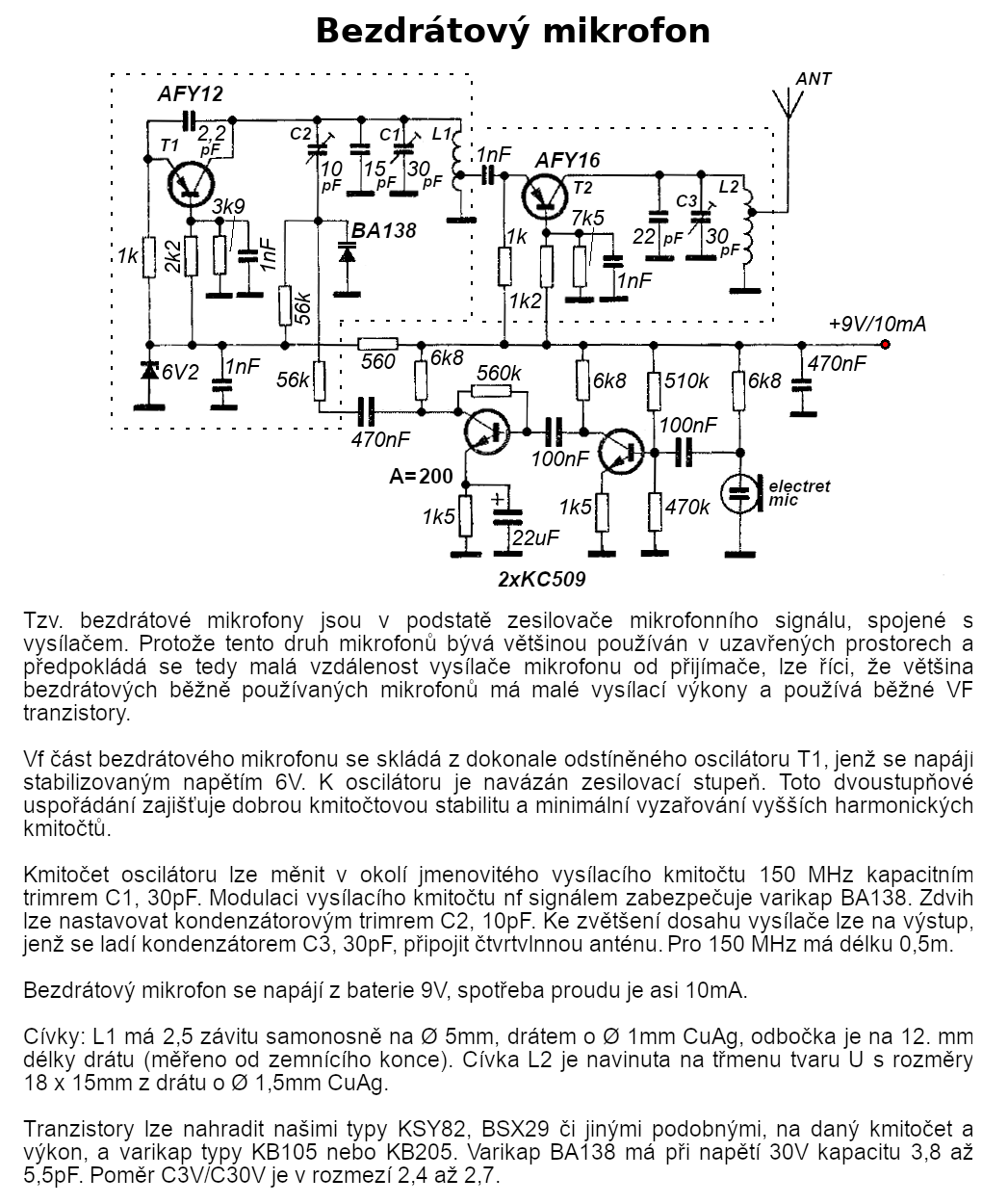

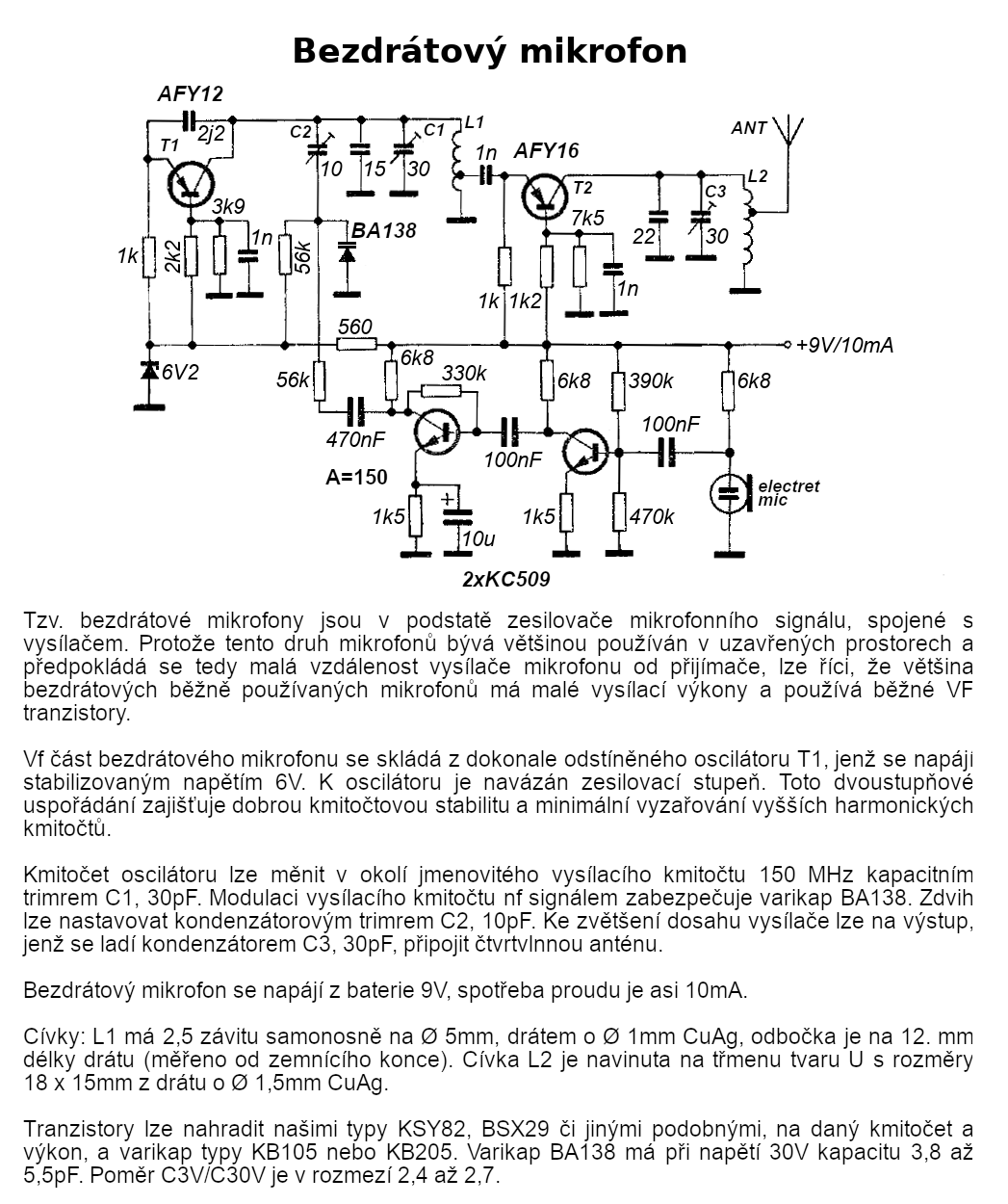

|  | Schéma - Bezdrátový mikrofon na FM 150MHzBezdrátový mikrofon na FM 150MHz
Vysílač pro mikrofon menšího rozsahu
| | Vložil : Chiron dne 10.07.2023, shlédnuto : 6x  Upravit |
 | |
Zdroj : Jak jsem napsal, starej RK3/1969
Použité součástky : AFY12, AFY16, BA138, KC509
|
Pěkný vysílač ze starého RK-3 z roku raz-dva (1969). Nejsem odborník na VF obvody, ale tohle se mi líbí. Jen nevím, co se myslí tou cívkou na třmenu tvaru U. Může někdo okomentovat, jak ji navinout? Případně schema přijímače? |
