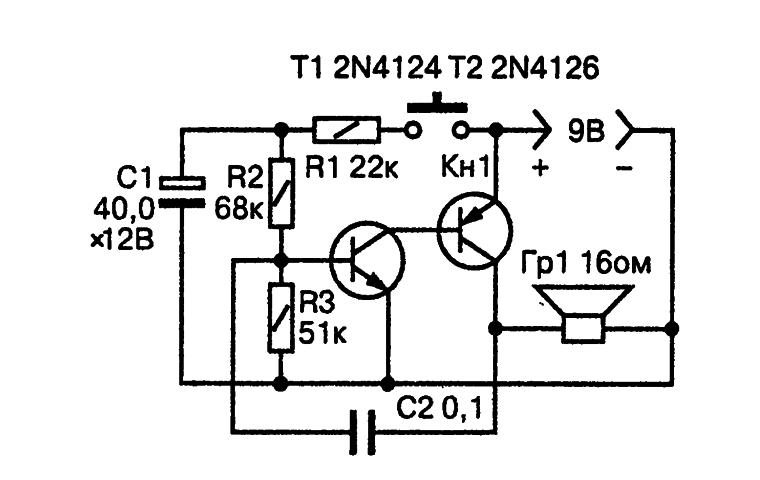

Schéma - Elektronická sirénaElektronická siréna
Jednoduchý akustický generátor proměnného tónu

(určeno i začátečníkům)

Vložil : RadioMan dne 30.08.2023, shlédnuto : 1205x


Zdroj : В помощ радиолюбителу

Použité součástky : 2N4124, 2N4126

Potřebujete pouze dva tranzistory a několik málo součástek. Zapojení pochází z ruského (sovětského) občasníku "В помощ радиолюбителу" - což v překladu znamená "na pomoc radioamatérovi" a je velice jednoduché. Stisknutím tlačítka začne generátor pracovat a tím jak se nabíjí kondenzátor 40 uF (u nás použijeme třeba 33, nebo 47 uF), tón se zvyšuje. Puštěním tlačítka tón zase klesá, až zanikne. Napájení je 9V, reproduktor 16 Ω (samozřejmě lze použít jiný). Kondenzátor C2 má hodnotu 100nF, ostatní součástky by nás už překvapit neměly.
