Schéma - Jednoduchý měřič frekvence pro ArduinoJednoduchý měřič frekvence pro Arduino
Měřič frekvence pro amatérské přijímače na krátkých vlnách s minimem součástek

(pro středně pokročilé)

Vložil : RadioMan dne 04.11.2023, shlédnuto : 275x


Zdroj : https://www.kn34pc.com/construct/lz2wsg_arduino_ds_sm.html

Použité součástky : ARDUINONANO, ATMega328P, BC547, LM7805

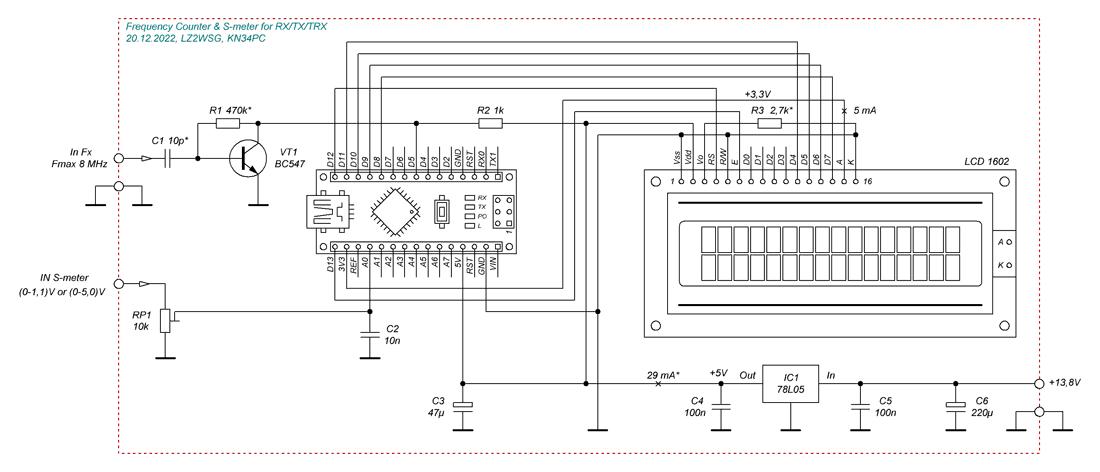

Na jednom zajímavém bulharském serveru je skvělý a velmi jednoduchý měřič frekvence - digitální stupnice a S-metr, pro přijímače na radioamatérských pásmech, především 160 a 80m. Je použitelný až do 8 MHz a kromě desky ARDUINO a LCD displeje vyžaduje už jen naprosté minimum součástek.

Na původní stránce (v odkazu) je i software ke stažení.
