|  | Schéma - AM přijímač bez cívekAM přijímač bez cívek
Přijímač pro DV a SV bez indukčností
| | Vložil : RadioMan dne 14.11.2019, shlédnuto : 2491x  Upravit |
 | |
Zdroj : Funk Technik 4/1974
Použité součástky : BF255, AA143, KC508, GA203
|

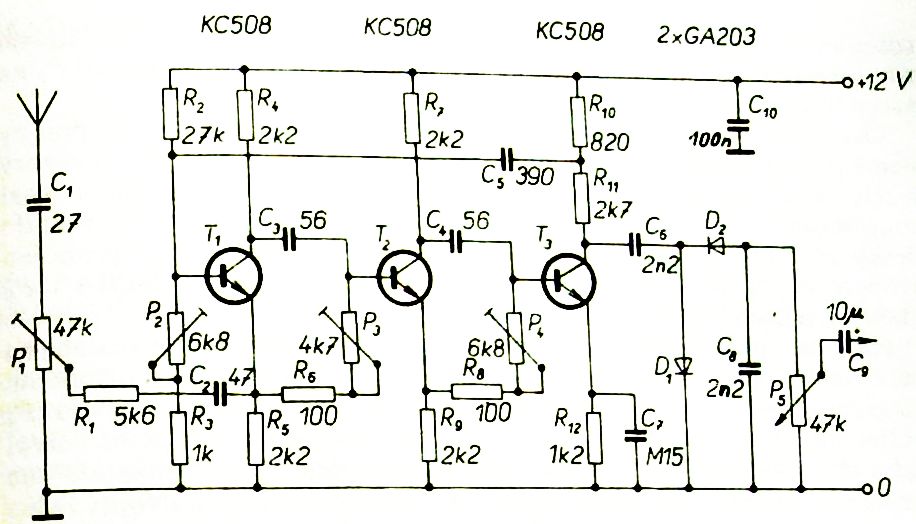

Zajímavé zapojení, které využívá princip synchronizace a modulace tranzistorového oscilátoru signálem z antény. Ladí se pomocí tandemového potenciometru 2x25k. Pomocí P2 se nastavuje amplituda oscilátoru - která musí být tak malá, aby se i slabý vstupní signál mohl projevit. V podstatě překreslený, ale pro české součástky upravený a vyzkoušený přijímač popisuje také Ing. Jan Klabal ve své dnes už legendární knížce "Stavíme jednoduché přijímače VKV". Tranzistory je možné nahradit jakýmkoliv křemíkovým typem, diody ideálně germaniové (nebo alespoň Schottky). |
