|  | Schéma - Sledovač signálu s generátoremSledovač signálu s generátorem
Nezbytná pomůcka každého opraváře rádií
| | Vložil : RadioMan dne 17.11.2019, shlédnuto : 3729x  Upravit |
 | |
Zdroj : časopis Radiový konstruktér
Použité součástky : OC170, 156NU70, 1NN41
|

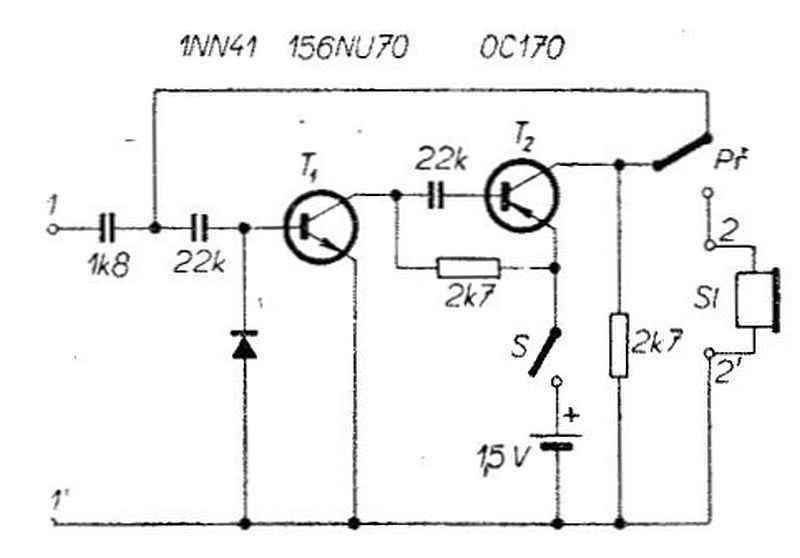

Sledovač signálu a multivibrátor patří k nenahraditelným pomůckám při opravách starých rádií. Sledovačem se dá odhalit a hlavně lokalizovat závada ve vf i nf části přijímače, multivibrátor nám pak (alespoň na rozsazích AM) nahradí zkušební vysílač.
Existuje nepřeberné množství složitých i jednodušších konstrukcí, ale úplný začátečník si vystačí i s velejednoduchým přístrojem, který vtipně kombinuje oba dva přístroje dohromady a přitom má doslova jenom pár součástek.Jedná se o jednoduchý nf zesilovač, přepnutím přepínače místo reproduktoru propojíme výstup se vstupem a vzniklá zpětná vazba zesilovač spolehlivě rozkmitá. Dioda na vstupu slouží pro detekci vf signálu.
Sluchátko je třeba použít pokud možno s co největší impedancí, tranzistory je možné nahradit křemíkovými typy. Diodu je dobré ponechat germaniovou. |
