|  | Schéma - AM telegrafní vysílač 0.5W AM telegrafní vysílač 0.5W
Asi nejjednodušší a přitom fungující CW vysílač pro krátké vlny
| | | Vložil : RadioMan dne 17.11.2019, shlédnuto : 1515x |
 | |
Zdroj : Michigan Mighty Mite
Použité součástky : 2N2222, 2N3053, BD139
|
Více na http://www.qsl.net/wb5ude/kc6wdk/transmitter.html - a na mnoha dalších místech internetu, toto zapojení je všem zarytým QRPP jistě dostatečně známé. Takto postavený vysílač skutečně funguje a je to ideální zapojení pro všechny postapokalyptické vizionáře, protože jednodušší už to asi být nemůže a až to jednou pořádně bouchne, budou podobné velejednoduché vysílače asi jedinou možností komunikace s ostatním světem...

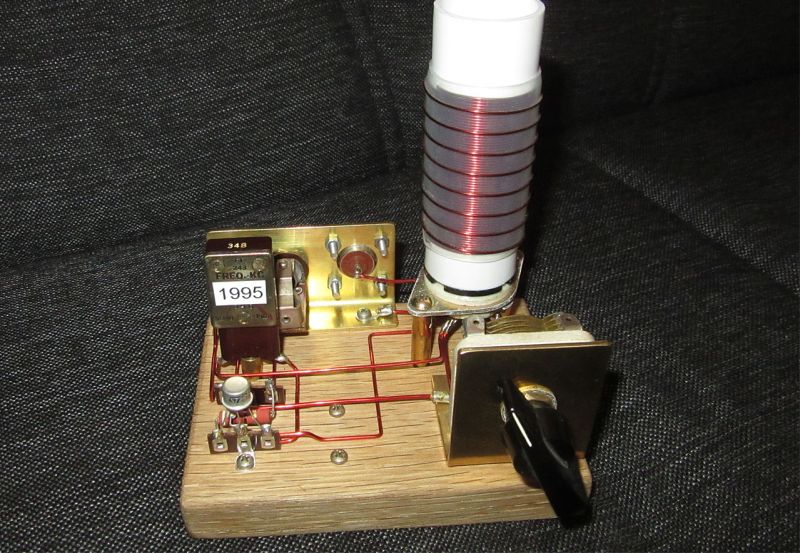

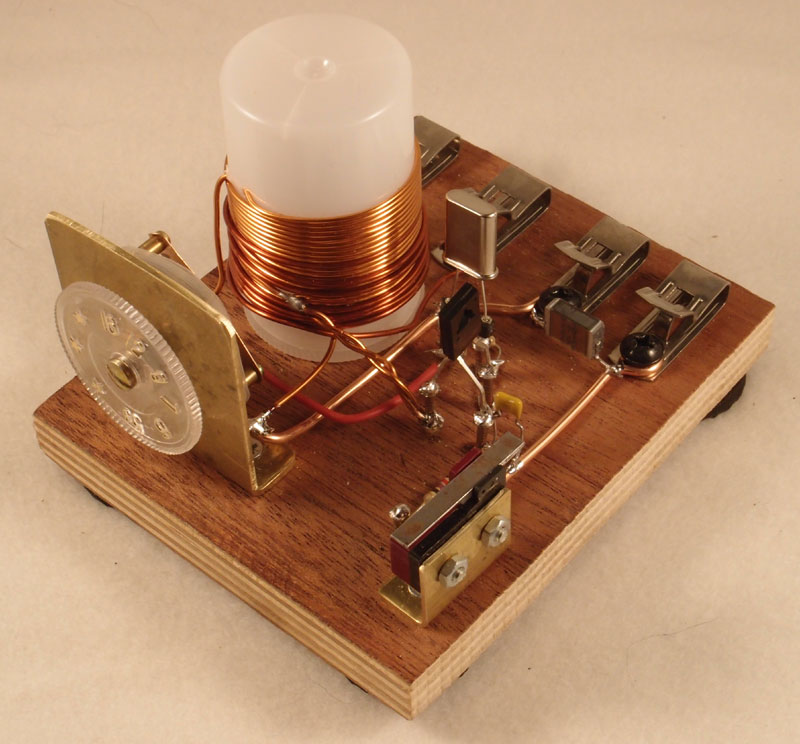

Tranzistor není nijak kritický, autor na stránce zdroje doporučuje v USA běžné 2N2222 nebo 2N3053. Náš ověřovací kousek (není na fotce) ale spolehlivě pracoval s u nás mnohem běžnějším BD139, který byl zrovna po ruce - a který se koneckonců také lépe chladí, což by při delším provozu na maximální výkon byla nutnost.
Jako kondenzátor označený jako 0.05 použijte například 47nF
Provoz i takto jednoduchého zařízení je samozřejmě v ČR (a všude jinde) bez patřičného povolení nelegální ! |
