Předzesilovač pro elektrickou kytaru s jedním tranzistorem
| | | Vložil : RadioMan dne 25.11.2019, shlédnuto : 1816x |
 | |
Zdroj : Amatérské rádio B1/91
Použité součástky : BF245, KA207
|
Předzesilovač (někdy též kytaristy nazývaný "aktivo") je nezbytnou součástí elektrofonické kytary. Toto jednoduché zapojení kombinuje přizpůsobovací obvod (buffer) a napěťový zesilovač, díky čemuž se výrazně zvýší citlivost snímače a na výstupu zesilovacího řetězce jsou pak velmi dobře slyšet i ty úplně nejmenší pohyby strun. V tomto jednoduchém aktivu je použitý unipolární tranzistor J-FET, takže výsledný zvuk je velmi podobný jako u starých lampových předzesilovačů. Tento předzesilovač má smysl pouze pokud je vestavěný přímo v kytaře (v některých už dokonce z výroby vestavěný je). Napájení nejlépe z devítivoltové baterie.
Trimr ve schématu je cca 10k, pomocí něj se nastaví na kolektoru napětí 4,5V (polovina napájecího).

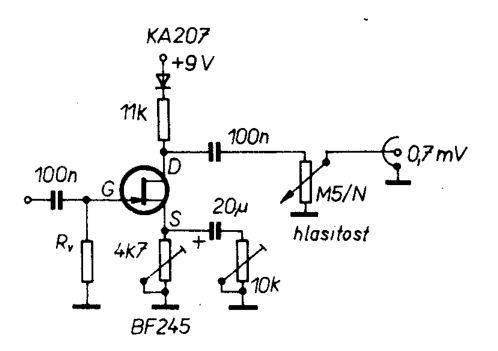

Osvědčené, velmi dobře fungující (a mnou osobně několikrát vyzkoušené) mírně upravené zapojení je na druhém obrázku. Odpor na vstupu je 4.7M |
