|  | Schéma - Reproduktor jako mikrofonReproduktor jako mikrofon

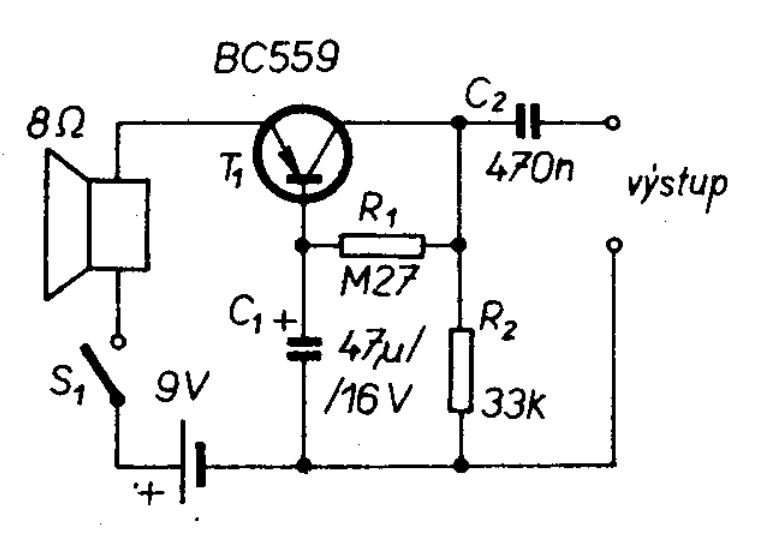

Běžný reproduktor s jednotranzistorovým předzesilovačem
| | | Vložil : RadioMan dne 29.11.2019, shlédnuto : 3022x |
 | |
Zdroj : Amatérské rádio A4/91
Použité součástky : BC557, BC559
|
Starý reproduktorek z rádia nebo přehrávače se dá jednoduše proměnit na celkem citlivý a kvalitní dynamický mikrofon - stačí ho doplnit o předzesilovač s jediným tranzistorem. Napájení z běžné devítivoltové baterie. Tranzistor se dá samozřejmě nahradit jakýmkoliv podobným PNP typem. |
Diskuse ke schématu :
| |
|---|
Karel
06.01.2020 09:27 | Běžný repro s větší membránou je překvapivě velice citlivý - tohle jsem kdysi na škole stavěl, zabudoval jsem to reprobedny v obýváku a pak odposlouchával ségru, jestli na mě něco nešije. Bralo to i velmi slabé zvuky z místnosti, hovor úplně v pohodě. | |
|
