|  | Schéma - Nejmenší radiopřijímač na světěNejmenší radiopřijímač na světě
Třítranzistorový přímozesilující přijímač pro střední vlny
| | | Vložil : RadioMan dne 30.11.2019, shlédnuto : 2143x |
 | |
Zdroj : Radiový konstruktér 1/65
Použité součástky : 152NU70, OC170, OC70
|

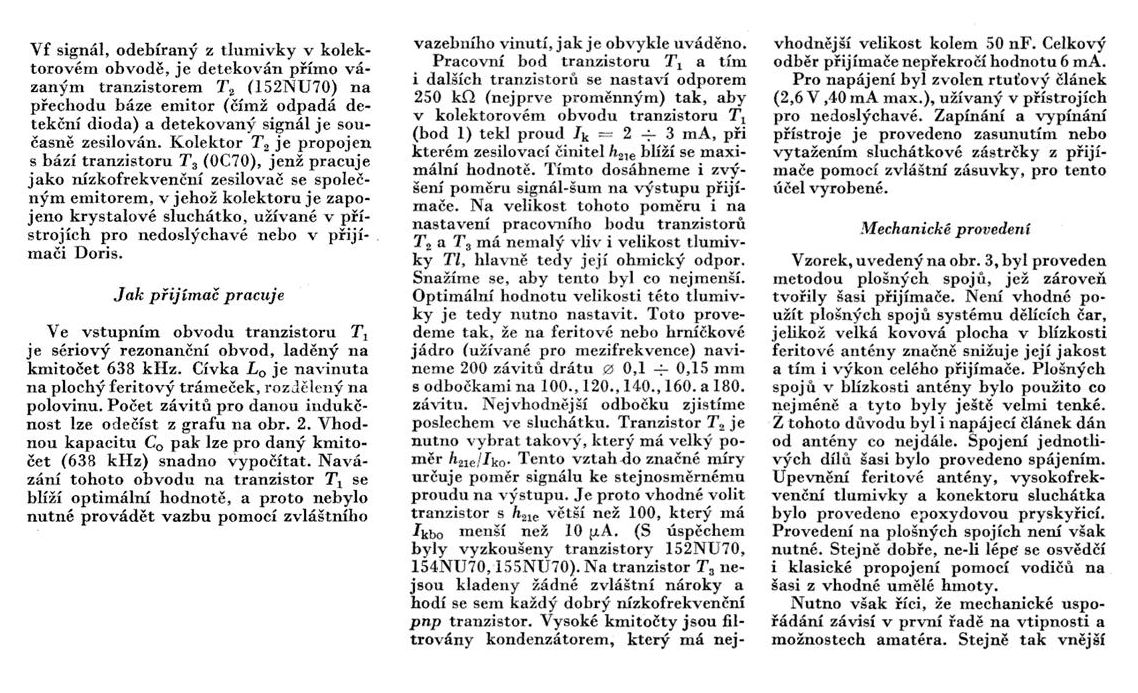

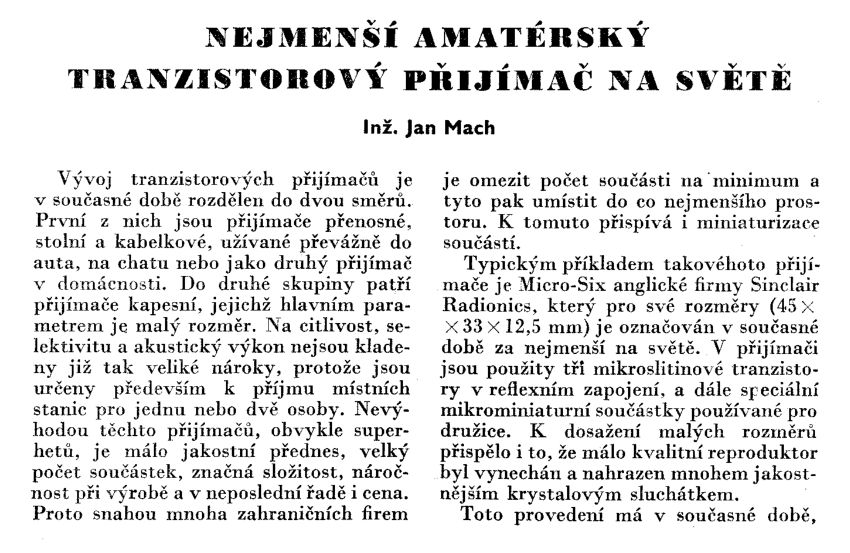

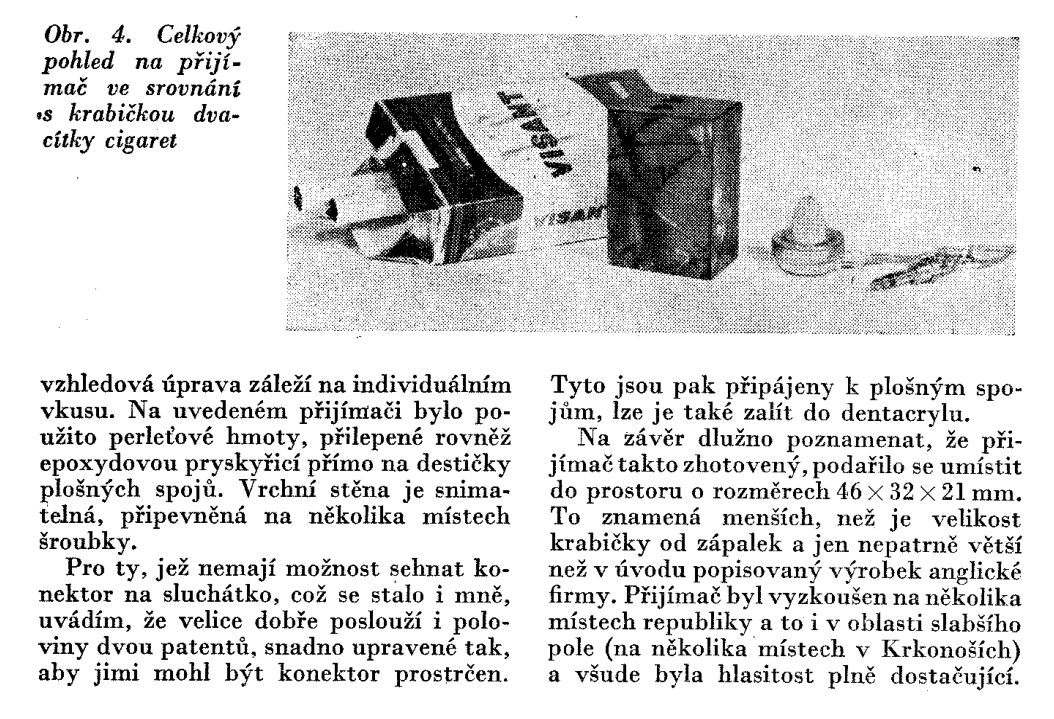

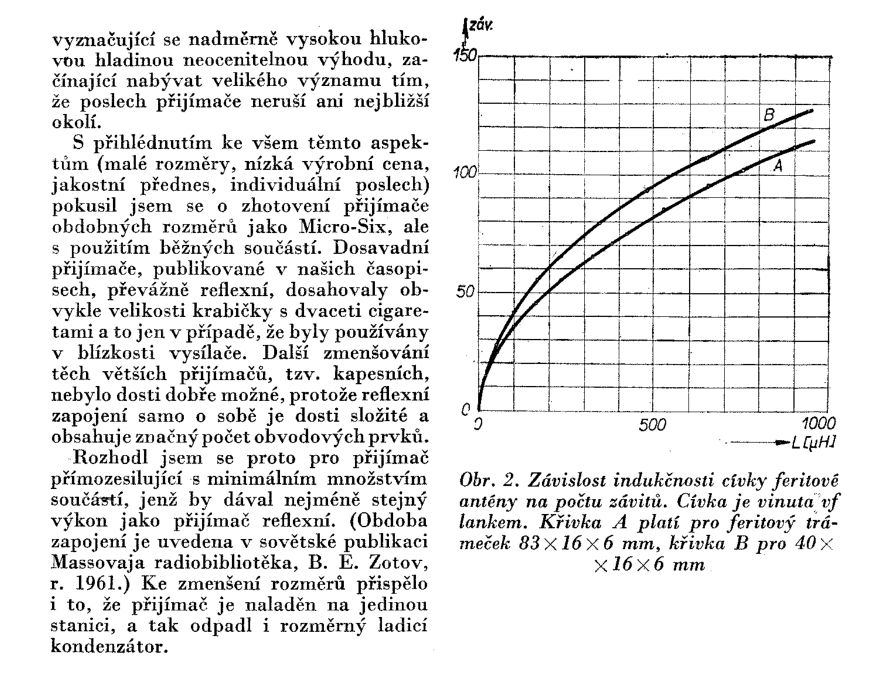

Pod tímto názvem vyšel v Radiovém Konstruktéru v roce 1965 návod na stavbu miniaturního kapesního rádijka, které bylo opravdu nesmírně jednoduché. Určitě by stálo za to, vyzkoušet ho i dnes - kdy výkony AM vysílačů na našem území představují desetiny a setiny původních hodnot...
Výhodou je absence drahého ladícího kondenzátoru - i když sehnat dnes germaniové tranzistory a miniaturní sluchátko nebude také nic jednoduchého a levného. |
